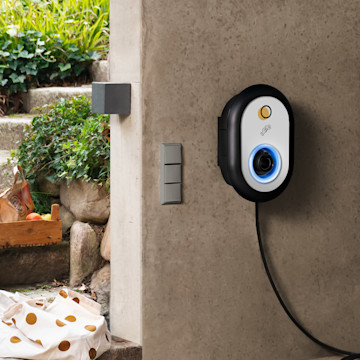

Die Technikdetails zur Wallbox Vestel EVC04-AC22SL-T2P​

Qualitätsgeprüft und Leistungsstark – einfach und sicher laden​

Connectivity via SIM-Karte​

Remote-Updates für die Wallbox und zukünftige Funktionen? Oder unabhängiger Zugriff durch den Kundendienst bei Störungen? Kein Problem!

Zugangsschutz über Ladekarte​

Ein serienmäßig verbautes RFID-System ermöglicht die Freigabe der Ladevorgänge per Ladekarte und schützt vor unerlaubtem Zugang.​

Sicherheit beim Laden

Kein Kurzschluss und kein Kabelbrand: Dank der DC-Fehlerstromerkennung in der Wallbox ist sicheres Laden jederzeit garantiert.​

Maße der Wallbox

Wallbox – Höhe 460 mm * Breite 315 mm * Tiefe I Kabel – Länge: 5 m, Typ 2, fest angeschlagen​

Wallbox Vestel

Lieferumfang

Der Lieferumfang umfasst die Vestel Ladestation EVC04-AC22SL-T2P (max. Ladeleistung 22 kW) mit Typ 2-Ladekabel und Typ-2-Stecker​.​

Wer eine zuverlässige Wallbox mit umfangreichem Ausstattungspaket, Top-Kabelmanagement und smarten Features sucht, ist hier goldrichtig.

Technische Highlights

Hier alle technischen Highlights der Wallbox – ganz einfach erklärt

Zugangsschutz durch RFID

Um unberechtigte Zugriffe zu verhindern, enthält die Wallbox ein RFID-System zur Autorisierung der Ladevorgänge. Auf Wunsch ist diese Funktion auch deaktivierbar. Eine Masterkarte und zwei Userkarten sind im Lieferumfang enthalten.

DC-Fehlerstromerkennung

Die EVC04-ACSL22-T2P verfügt über eine integrierte DC-Fehlerstromerkennung (6 mA). So könnt ihr jederzeit entspannt und sicher laden – ohne Kurzschluss und ohne Kabelbrand.​

Connectivity: integriertes LTE-Modem

Dank der Connectivity-Funktionen kann der Support im Störungsfall auf die Wallbox zugreifen. Künftig lassen sich zudem Ladeinformationen abrufen oder auch eine Steuerung der Ladefunktionen mittels Smart Services integrieren.

Robustes und praktisches Design​

Die Vestel Wallbox bietet ein robustes Design nach IK10 Standard (Stoßfestigkeit) und eignet sich sowohl für den Innen- als auch für den Außeneinsatz. Das Ladekabel lässt sich ohne zusätzliche Halterung gut verstauen.

Dynamisches Lastenmanagement

Eine serienmäßig vorgesehene Schnittstelle ermöglicht den Anschluss eines intelligenten MID (Zubehör) zur dynamischen Leistungsoptimierung innerhalb des Hausanschlusses.

Volle Leistungsfähigkeit​

Der Standard für die Ladeleistung von Wallboxen sind 11 kW. Die Comfort von Vestel kann mehr: Mit bis zu 22 kW ist sie die leistungsfähigste Wallbox – auch, wenn sie für die KfW-Förderung auf 11 kW gedrosselt ausgeliefert wird.​

Technische Details

Technik ist nicht immer leicht zu verstehen. Deswegen gibt’s hier alle technischen Details einfach erklärt.

  • Die neue Generation EVC04 bietet einige besondere Funk­tio­nen, die in dieser Preis­klasse nicht zur Standardausstattung gehören:

    • Zugangs­schutz​

    • Frei­gabe von Lade­vorgängen durch RFID ​

    • inte­grierte DC-Fehler­strom­erkennung​

  • Das Kabel der Wallbox ist mit einem Typ-2-Stecker versehen. Der ist kompatibel zu fast jedem in Deutschland zugelassenen E-Auto und Hybrid (Typ-2-Ladebuchse). Ein Extra-Kabel wird also nicht benötigt.

  • Die Preisspanne der Wallboxen liegt zwischen 550 € und über 2.000 €. Die Vestel EVC04-AC22SL-T2P liegt damit im Mittelfeld und verfügt über alle Funktionen, die für ein schnelles, komfortables und sicheres Laden des E-Autos benötigt werden.​

  • Bei Vestel handelt es sich um ein türkisches Unternehmen, das als führender Hersteller von Elektrogeräten bekannt ist. Unter dem Dach von Vestel vereinen sich zahlreiche Marken, die ein breites Sortiment in diversen Elektrosegmenten anbieten. Die Produkte werden in der Türkei hergestellt.

  • Die Schutzart gibt an, wie sehr ein elektrisches Betriebsmittel (z. B. Geräte, Leuchten und Installationsmaterial) gegen äußere Einflüsse (Berührungen, Wasser, Staub) geschützt ist. Gleichzeitig gibt die Schutzart auch den Schutz für Menschen gegen potentielle Gefährdungen bei der Nutzung an.

    Die Schutzklasse wird durch eine Kombination aus Zahlen und Buchstaben dargestellt, in diesem Fall IP 54. Dabei steht IP als Abkürzung für International Protection oder Ingress Protection (Schutz gegen Eindringen). Die folgenden Zahlen haben jeweils eine eigene Bedeutung: 5: Die Technik ist nicht komplett staubdicht, aber gegen viel Staub geschützt. 4: Die Technik ist gegen Spritzwasser aus jeder Richtung geschützt.

    Das bedeutet, dass ihr die Wallbox ohne Probleme im Freien montieren könnt. Allerdings sollte sie nicht direkter Sonneneinstrahlung oder starkem Regen ausgesetzt sein.

  • Die optimale Betriebstemperatur der Wallbox liegt zwischen -25 °C und +40 °C. Sollte es kälter oder wärmer werden, schaltet sich die Wallbox aus.

  • Nennstrom ist der Strom, mit dem ein technisches Gerät laut Hersteller unter optimalen Bedingungen arbeitet.​

    Bei der Vestel Wallbox ist der Nennstrom 32 A. Daraus ergibt sich mit der Nennspannung eine Leistung von 22 kW. Die Wallbox ist bei Auslieferung elektronisch auf 11 kW gedrosselt, so dass die Förderkriterien der KfW-Bank eingehalten werden.​

    Die Wallbox kann mit der Nennspannung dauerhaft ohne Schaden betrieben werden. Die Nennspannung liegt bei einem einphasigen Anschluss bei 230 V und bei dreiphasigem Anschluss bei 400 V.​

    Die Wallbox kann dauerhaft ohne Schaden mit der Nennfrequenz betrieben werden. Die Nennfrequenz der Wallbox liegt bei 50 Hertz.​

  • Strom sucht sich immer den Weg des geringsten Widerstandes. Es könnte sein, dass das Ladekabel zwischen Ladestation und E-Auto defekt ist, beispielsweise das Metall offen liegt o. Ä. Im schlimmsten Fall würde dann der Strom durch den Benutzer oder die Benutzerin fließen und sie oder ihn verletzen. Um das immer sicher zu verhindern, gibt es in Elektroinstallationen Sicherungen (Fehlerstromsensoren), die dies überwachen. Das gibt es nicht nur bei Wallboxen, sondern allgemein in der Elektroinstallation.

    Weil ein E-Auto mit Gleichstrom geladen wird, ist für die Strecke zwischen Wallbox und E-Auto eine Fehlerstromüberwachung notwendig, die auf Gleichströme ausgelegt wird. In der Wallbox von Vestel ist eine Gleichstrom-Fehlerüberwachung integriert. Diese löst aus, sobald erkannt wird, dass der Strom nicht mehr ausschließlich über das Ladekabel fließt. In der Elektroinstallation muss zusätzlich also nur noch ein – wesentlich günstigerer – Fehlerstromsensor vom Typ A verbaut werden, der die Strecke hin zur Wallbox überwacht.​

  • Innerhalb der Wallbox-Ladestation gibt es keine Teile, die vom Benutzer gewartet werden müssen. Nur ein*e qualifizierte*r Elektriker*in darf die Wallbox-Ladestation öffnen und verändern.​

  • Zum Betreiben der Wallbox benötigt man Drehstrom, umgangssprachlich auch Starkstrom genannt. Um die Wallbox anzuschließen, wird daher ein Starkstromkabel vom Stromverteiler bis zur Wallbox verlegt und dann per Federklemmtechnik mit der Wallbox verbunden. Das ist eine Anschlussart für Stromkabel. Im Starkstromkabel gibt es 3 Phasen, quasi 3 Kabel, die mit der Wallbox verbunden werden. Über jede Phase kann ein maximaler Strom von 16 Ampere in die Wallbox fließen. Das ergibt dann insgesamt eine maximale Ladeleistung von 11  kW. Die Wallbox ist bei Auslieferung auf 11 kW gedrosselt, kann aber nach einer Umstellung durch eine*n Elektriker*in auch einen maximalen Strom von 32 Ampere aufnehmen und dann eine maximale Ladeleistung von 22 kW liefern. Entsprechend müsste dann die Anschluss Zuleitung ausgelegt sein.​

  • Der Kabelquerschnitt der Wallbox beträgt 5 x 10 mm².

    Es sind die jeweiligen Vorschriften zur Installation zu beachten. Achtung: Die Auswahl des richtigen Anschlussquerschnitts muss durch eure Elektrofachkraft erfolgen!

  • Die Wallbox hat eine CE-Zertifizierung. Das bedeutet, dass sie vom Hersteller geprüft wurde und alle EU-weiten Anforderungen an Sicherheit, Gesundheitsschutz und Umweltschutz erfüllt. Somit kann sie überall in Europa verbaut werden.

  • Die Wallbox kommt mit Befestigungsmaterial (Schrauben, Dübel, Verschlussstopfen) und dem fest angeschlagenen Ladekabel in 5 m Länge.

  • Für Privatkund*innen gilt eine Gewährleistung von 24 Monaten, für Unternehmenskund*innen eine Gewährleistung von 12 Monaten.

  • Eure Wallbox wird mit DPD aus den Niederlanden innerhalb von 3-6 Werktagen geliefert.

Der beste Ladezustand einer Batterie liegt zwischen 20 % und 80 %. Also bitte nicht ganz leer fahren!¹
